記念すべき1発目の活動報告！！　-本当に建つの？？-

まず感謝！！

　このクラウドファンディングのサイトをご覧になられた方へ、本当にありがとうございます。数ある中から、このサイトに目を通していただき、本当にうれしいです。クラウドファンディングを行うのは初めてのため非常に不安ではありますが、地域に貢献したい気持ちはだれにも負けません！！

　私自身、普段は建築を学んでいる大学院生なわけですが、実際のフィールドに入らないとわからないこともたくさんあります。そのため、セルフビルドというのは自分にとっても新鮮ですし、わくわくが止まりません。

　また、去年頃から行政の方たちと進めていた計画のため、このような形でクラファンを始めることができてうれしいです。

本当に建つの？

　しかし、気持ちだけでは、建物は建たないよね。という意見が出てくるのも承知です。支援してくださる方に安心して支援してもらえるよう、第一回目の活動報告では、実際に設計した建物が積雪3ｍに耐えることができるのかということを説明したいと思います。

　建築の構造を学んでいる友人に、実際に積雪が3ｍ積もった際に、雪下ろしをしなくても建物は耐えられるのかどうか、というシミュレーションを行ってもらいました。





3mの積雪の前で喜ぶ川又

構造シミュレーション

　今回は小屋をどのように建てたら、積雪による建物のゆがみを許容できる範囲以内に収めることができるのかを考えていきます。

建物の形状について

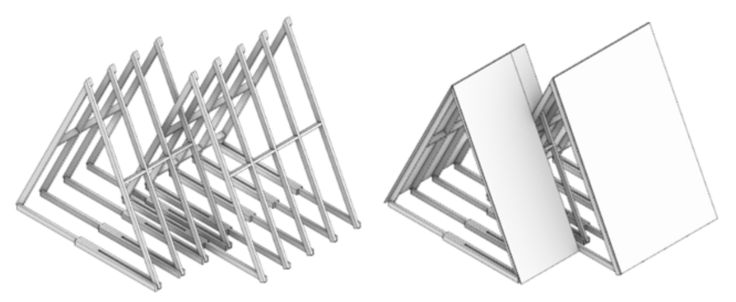

　まず、そもそも建てる予定の小屋はどのような構造になっているのかというと、基本的にツーバイ材や構造用合板と呼ばれる安価な流通材によって作られます。以下の図のようにツーバイ材を組み、金物で端部を固定することで、大まかなフレームを作ります。そこに、構造用合板を貼ることで全体の一体感を持たせ、雪に対して全体で耐えるといった感じで建てます。

建物は流通材（ツーバイ材）と構造用合板によって成り立っております。

雪の重さについて

　では、乗っかってくる雪はどのような条件で考えるべきでしょうか。

　雪の重さは1ｍの積雪で300kgf/㎡を想定して進めます。鶴岡では3～4ｍの積雪が予想されるため、1200kgf/㎡の重さを見込んでシミュレーションします。

　今回建設予定の建物は木造であるため、長期に重さを受け続けることで変形が大きくなるクリープ現象を考慮して、建物の高さに対して1/500の変形までを許容します。建物の高さは2800mmのため、5.6mmまでなら変形しても良いということになります。



解析結果

解析の工程はいろいろと複雑なため、結果のみを示しますが、

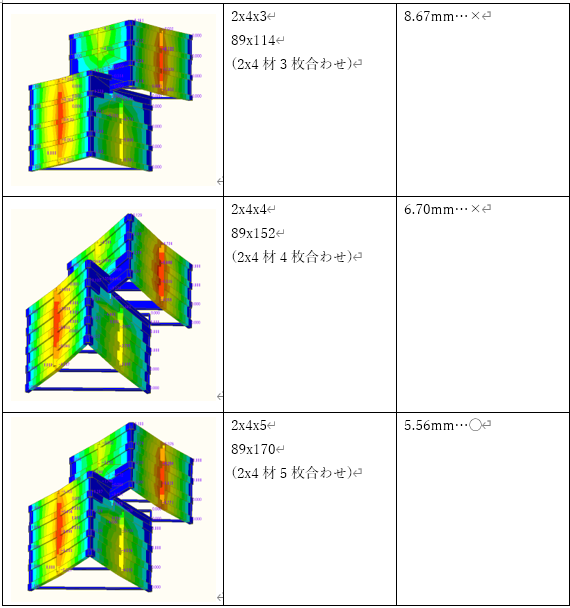

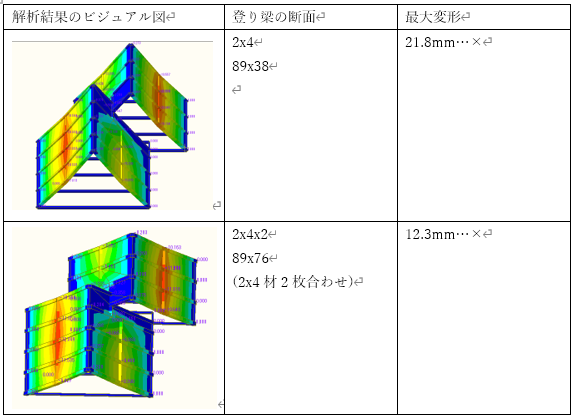

解析結果の図



結果として、小屋に利用する材木を 縦方向89mm×横方向170mm で作成すると、建物全体の変形が5.56mmとなり大丈夫ということが分かりました。流通材であるツーバイフォー材を5枚合わせた材で小屋を組むことで、雪に耐えられるのですね。



最後に

　3ｍの積雪がどれほどすごいものなのかを、まだ理解しきれていない部分はありますが、もともと想定していた1枚のツーバイフォー材で全体を組むとすると、大幅な変形が生じることが分かったのは良かったです。

　これからも建築的視点、、、だけでなく色んな視点から小屋とか雪を考えながら、現況報告を行っていきたいです。温かく見守ってくださると幸いです。。。
